Cara Backup dan Restore Konfigurasi Switch HP Procurve via Serial port

Tidak ada yang menjamin, suatu peralatan tidak akan pernah  rusak atau tidak akan  bermasalah pada suatu saat nanti..termasuk peralatan jaringan komputer seperti switch / hub.
Untuk mengantisipasi terhadap hilang atau rusaknya suatu konfigurasi sebuah switch yang dimanage, maka sebaiknya kita lakukan backup terhadap konfigurasinya, sehingga jika suatu saat terjadi masalah dengan settingnya, kita dapat dengan mudah merestore kembali konfigurasinya atau mengcopy ke peralatan yang baru.

Untuk Hp Procurve Networking ( switch procurve seri 2910, 2510 dll ), salah satu cara backup dan restore dilakukan melalui serial port rs 232, menggunakan koneksi hyper terminal.

Langkah - langkah Backup

Asumsi, Switch telah terkoneksi dengan komputer  menggunakan kabel serial dan menggunakan hyper terminal dan sudah login sebagai manager (administrator )

• Ketik copy startup-config xmodem pc tekan enter
Klik pada menu Transfer kemudian pilih Received File


• Browse lokasi untuk menyimpan file.
• Pada use receiving protocol pilih xmodem

• Klik Receive , Tulis nama file  yang diinginkan, klik OK

Proses Backup selesai.

Langkah-langkah  Melakukan Restore Konfigurasi

Asumsi, Switch telah terkoneksi dengan komputer  menggunakan kabel serial dengan menggunakan hyper terminal dan  login sebagai manager (administrator )

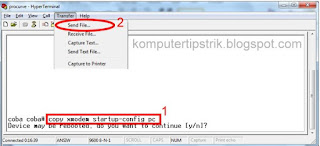

• Ketik copy xmodem startup-config  pc tekan enter, akan ada peringatan device memerlukan  reboot, pilih Y
Klik pada menu Transfer kemudian pilih Send File


• Browse dan arahkan ke file yang akan dipakai untuk merestore
• Pada protocol pilih xmodem, kemudian klik Send





Semoga bermanfaat.
